پورت ATS در موتور برق راهنمای کامل و تفاوت آن با تابلو چنج اور
قطعی برق، بهخصوص در دنیای امروز که زندگی ما به شدت به انرژی الکتریکی وابسته است، میتواند بسیار چالشبرانگیز باشد. موتورهای برق به عنوان یک راه حل قابل اعتماد برای تأمین برق اضطراری مطرح هستند. اما نحوه اتصال موتور برق به سیستم برق ساختمان چگونه است؟ در این مقاله، با استناد به اطلاعات ویدیوی آموزشی و منابع تخصصی، به بررسی پورت ATS در موتور برق، تفاوت آن با تابلو چنج اور معمولی و انواع تابلوهای چنج اور میپردازیم

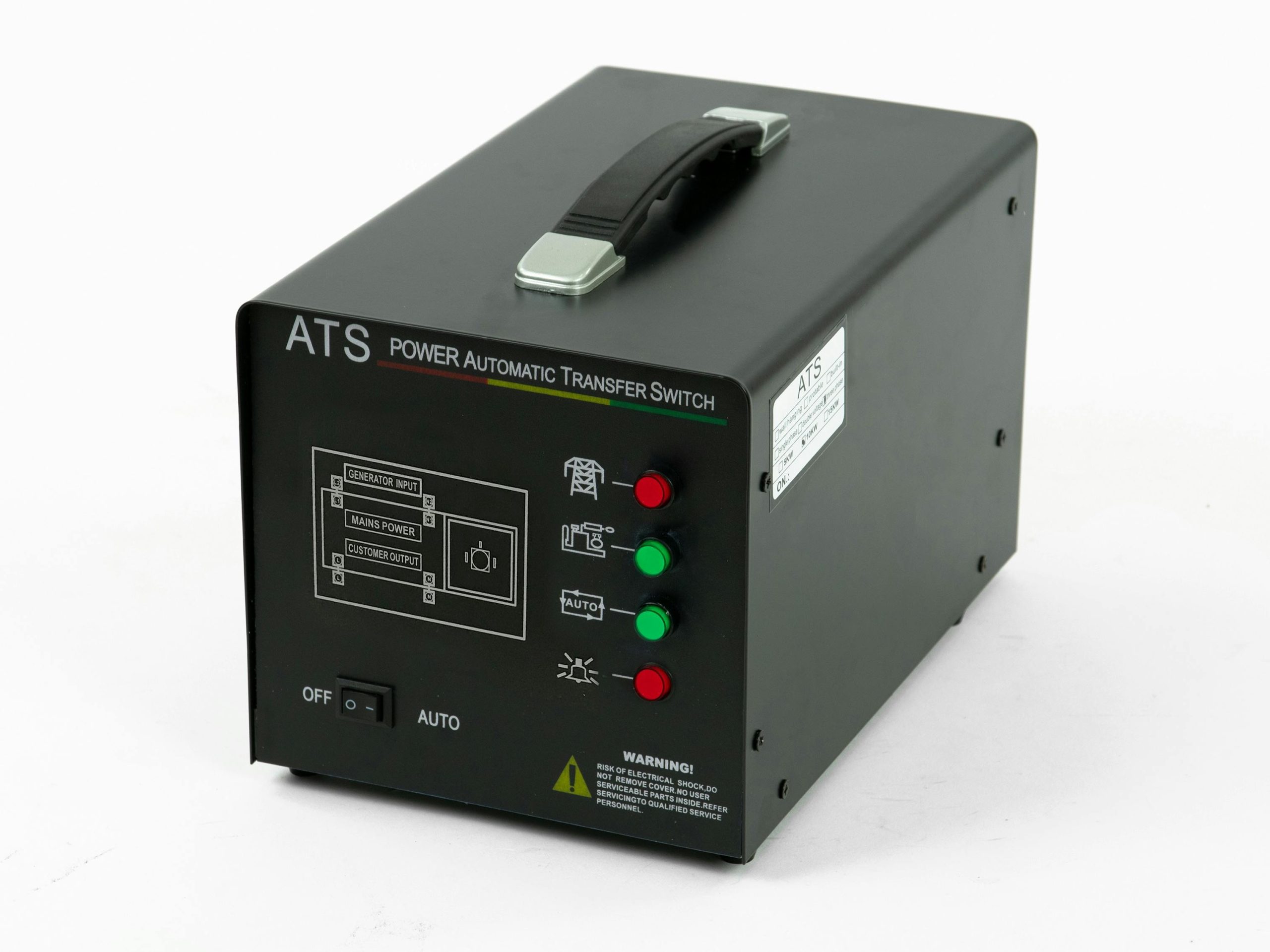

پورت ATS در موتور برق چیست و چه کاربردی دارد؟
ATS مخفف عبارت Automatic Transfer Switch به معنای کلید انتقال خودکار است. همانطور که از نامش پیداست، وظیفه اصلی این سیستم، جابجایی خودکار بین منبع برق اصلی (برق شهری) و منبع برق اضطراری (موتور برق) است.
یک موتور برق که دارای پورت ATS است، به یک تابلو ATS متصل میشود. این سیستم به طور مداوم ولتاژ برق شهری را کنترل میکند. به محض اینکه قطعی یا افت ولتاژ شدید در شبکه رخ دهد، تابلو ATS به طور خودکار:
- فرمان روشن شدن را به موتور برق ارسال میکند.
- پس از رسیدن موتور برق به دور پایدار، اتصال برق شهری را از مدار خانه قطع میکند.
- برق تولیدی توسط موتور برق را وارد مدار میکند تا برق خانه یا محل کار شما تأمین شود [03:35].
هنگامی که برق شهری دوباره وصل شود، این فرآیند به صورت معکوس و کاملاً خودکار انجام میشود؛ یعنی موتور برق خاموش شده و سیستم دوباره به برق شبکه متصل میگردد [03:49].
فرق اصلی موتور برق ATS با تابلو چنج اور معمولی چیست؟
تفاوت اصلی در اتوماسیون و عدم نیاز به دخالت انسان است.
- تابلو چنج اور معمولی (دستی یا MTS): این تابلوها، که سادهترین نوع کلیدهای چنج اور هستند، دارای یک کلید سه حالته (برق شهر، قطع، برق ژنراتور) میباشند. در زمان قطعی برق، شما باید به صورت دستی به محل تابلو رفته و کلید را از حالت “برق شهر” به حالت “برق ژنراتور” تغییر دهید. تابلو چنج اور معمولی قابل استفاده برای تمامی موتور برق ها موجود در بازار است. این کار علاوه بر زحمت، نیازمند حضور و آگاهی فرد در لحظه قطعی برق است.

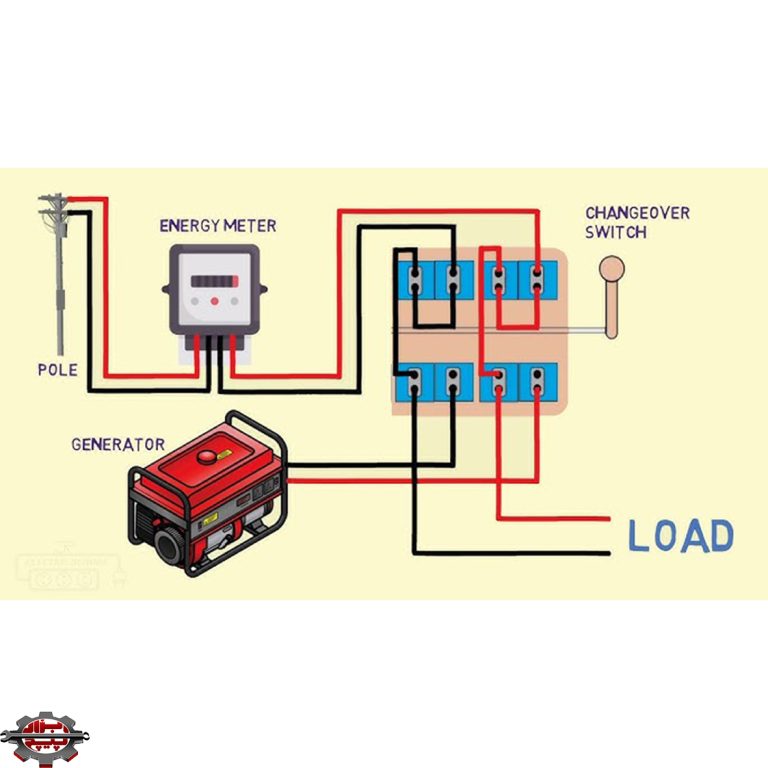

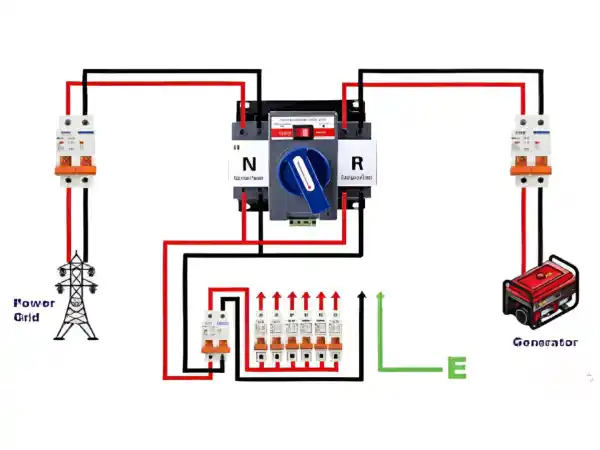

مدار های مورد استفاده برای تابلو چنج اور دستی

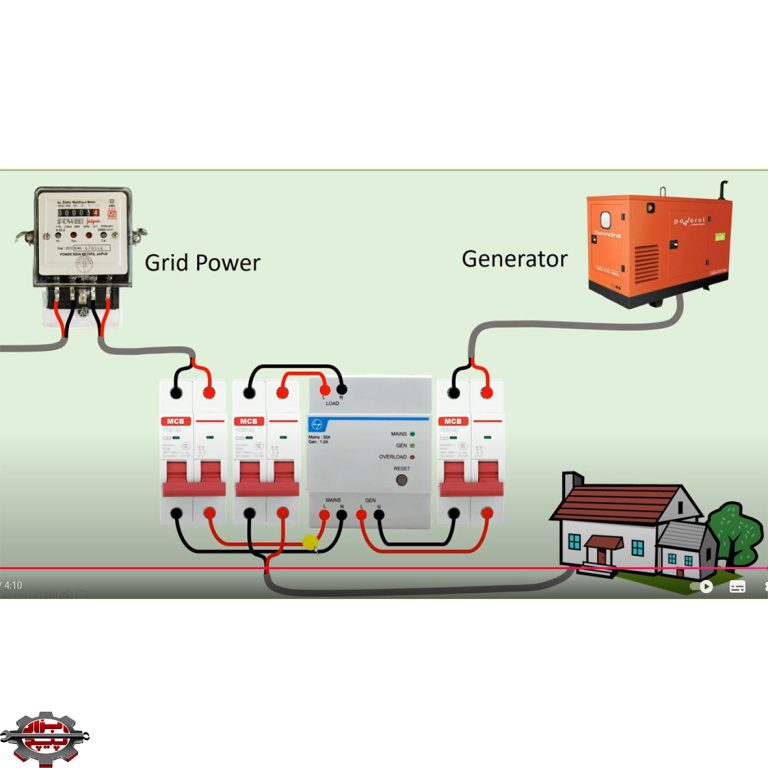

پورت و تابلو ATS (خودکار)
- در این سیستم، هیچ نیازی به دخالت شما نیست. کل فرآیند تشخیص قطعی برق، روشن کردن ژنراتور و انتقال منبع تغذیه به صورت هوشمند و خودکار انجام میشود. این ویژگی باعث میشود که وقفه در برق رسانی به حداقل ممکن برسد و برای مکانهای حساس مانند بیمارستانها، مراکز داده، و حتی منازل مسکونی که راحتی و سرعت عمل در آنها اهمیت دارد، ایدهآل باشد.
انواع تابلوهای چنج اور
تابلوهای چنج اور را میتوان بر اساس دو معیار اصلی دستهبندی کرد: نحوه عملکرد و نوع سیستم برق.
۱. خودکار (Automatic) در مقابل دستی (Manual)
همانطور که توضیح داده شد، این اصلیترین تفاوت در تابلوهای چنج اور است:
- تابلو چنج اور دستی (MTS – Manual Transfer Switch): اپراتور باید به صورت فیزیکی کلید را جابجا کند. این سیستم ارزانتر است اما راحتی و سرعت سیستم خودکار را ندارد. * تابلو چنج اور خودکار (ATS – Automatic Transfer Switch): این سیستم به صورت هوشمند و بدون نیاز به دخالت انسان عمل میکند و بالاترین سطح از اطمینان و راحتی را فراهم میآورد. در این حالت اپراتور باید برای روشن کردن موتور برق به محل نصب موتور برق برود. در صورتی که موتور برق مجهز به استارت ریموتی باشد اپراتور بدون نیاز به رفتن به محل می تواند از ریموت دستگاه استفاده کند. موتور برق به صورت خودکار توسط تابلو چنج اور اتوماتیک وارد مدار می شود. [00:29].
۲. تک فاز در مقابل سه فاز
انتخاب بین تابلو چنج اور تک فاز و سه فاز به نوع سیستم برق شما بستگی دارد:
- تابلو چنج اور تک فاز: این تابلوها برای سیستمهای برق تک فاز طراحی شدهاند که معمولاً در منازل مسکونی، فروشگاههای کوچک و کارگاهها استفاده میشوند. ساختار آنها سادهتر است و برای مدیریت بارهای کمتر مناسب هستند.
- تابلو چنج اور سه فاز: این نوع تابلو برای سیستمهای برق سه فاز که توان و ولتاژ بالاتری دارند، به کار میرود. از این سیستمها در صنایع، کارخانجات، ساختمانهای تجاری بزرگ و تجهیزات سنگین استفاده میشود، زیرا برق سه فاز قادر به انتقال توان بسیار بیشتری است و کارایی بالاتری دارد.
در زیر می توانید ویدیو مربوط به نحوه اتصال تابلو ATS را مشاهده کنید. یا از طریق یوتوب مشاهده نمایید.
